محاسبه کارایی هود صنعتی
محاسبه کارایی هود صنعتی یکی از موضوعات مهم در بهبود عملکرد سیستمهای تهویه در محیطهای صنعتی است. این فرآیند به معنی اندازهگیری و بررسی میزان توانایی هود صنعتی در حذف آلایندهها، بخارات، و حرارت از محیط کار است. عملکرد هود صنعتی به چندین عامل کلیدی وابسته است که هرکدام از آنها بهصورت مجزا قابلمحاسبه و ارزیابی هستند. ازجمله این عوامل میتوان به موارد زیر اشاره کرد:
- محاسبه دبی هوای اگزاست شده (CFM): میزان هوای تخلیهشده از محیط کار در واحد
- محاسبه سرعت مکش: سرعت جابجایی هوای آلوده از محیط
- کارایی فیلتر: درصد آلایندههایی که توسط فیلتر جدا میشوند
- فشار استاتیک: عملکرد هود صنعتی و بهینه بودن سیستم تهویه
این مقاله، به بررسی جزئیات این معیارها و نحوه محاسبه هر یک خواهیم پرداخت تا بتوانید عملکرد هود صنعتی خود را بهبود ببخشید و از بهینه بودن سیستم محیط کاری خود مطمئن شوید.
هود صنعتی چیست؟
هود صنعتی یکی از تجهیزات اساسی در آشپزخانههای تجاری و صنعتی است که نقش حیاتی در بهبود کیفیت هوا و حفظ ایمنی محیط ایفا میکند. عملکرد هود صنعتی موجب استخراج و تهویه هوا، بو، دود و گرمای اضافی از محیط آشپزخانه شده و محیطی سالم و بهداشتی برای کارکنان فراهم میآورد.

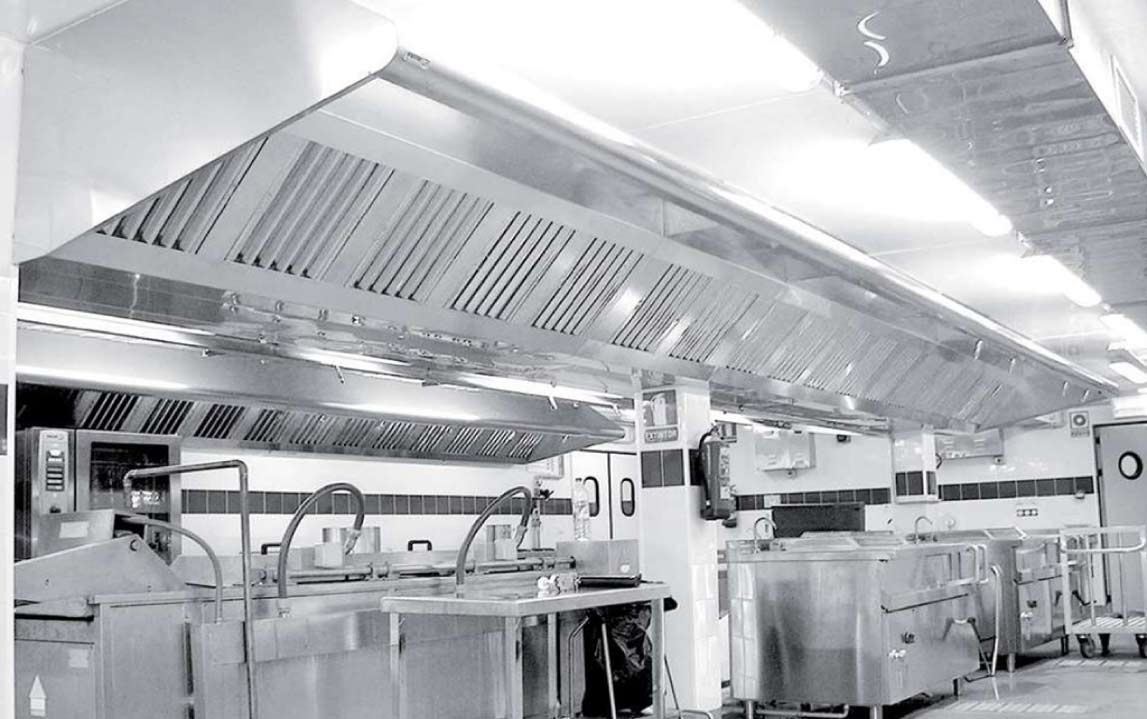

مزایای استفاده از هود صنعتی
- افزایش ایمنی: با کاهش تجمع گازها و جلوگیری از خطرات احتمالی مانند آتشسوزی، ایمنی آشپزخانه تضمین میشود.
- کاهش دمای محیط: هود صنعتی با خروج هوای گرم و ورود هوای تازه، دمای آشپزخانه را در محدوده ۲۰ تا ۲۵ درجه سانتیگراد حفظ میکند که باعث افزایش کارایی کارکنان میشود.
- تصفیه هوا: هود صنعتی با فیلتر کردن بخار و ذرات مضر، هوای آشپزخانه را تصفیه میکند و از تجمع مواد آلاینده و خطرات ناشی از آنها جلوگیری میکند. این مورد را در بخش محاسبه کارایی هود صنعتی بیشتر بررسی خواهیم کرد.
- حفظ کیفیت غذا: هوای تازه و بدون آلودگی نهتنها بهسلامت کارکنان کمک میکند، بلکه بر کیفیت و طعم غذاهای طبخ شده نیز تأثیر مثبتی دارد.
نکات مهم در خرید هود صنعتی
- نوع فیلتر: انتخاب فیلتر مناسب جهت تصفیه هوا و جلوگیری از انسداد و خرابی دستگاه بسیار مهم است.
- ابعاد و طراحی: اندازه هود باید متناسب با فضای آشپزخانه و تجهیزات موجود انتخاب شود تا عملکرد هود صنعتی در حالت بهینه باشد.
- مصرف انرژی: انتخاب هودی با بهرهوری انرژی بالا میتواند هزینههای مصرف برق را کاهش دهد و همچنین عمر مفید تجهیزات را افزایش دهد.

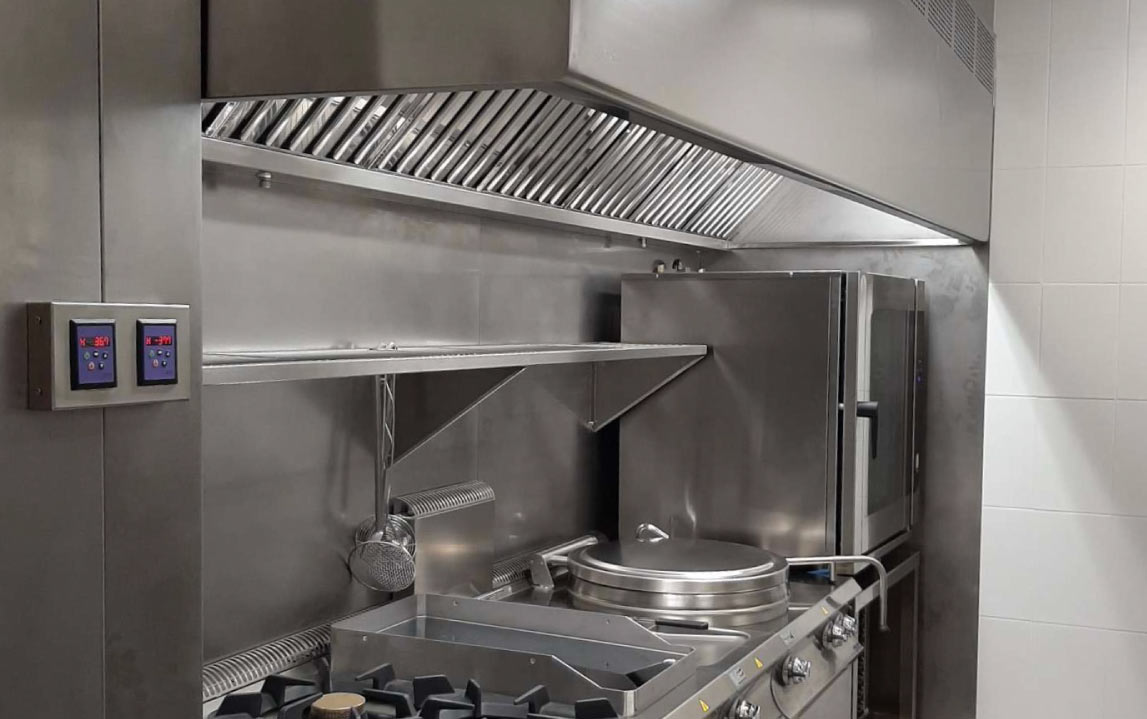

- قدرت مکش: قدرت مکش هود باید بهگونهای باشد که بتواند حجم بالای بخار، دود و گرمای ناشی از پختوپز را بهطور مؤثر تخلیه کند، به همین خاطر اهمیت دارد که فرمولهای محاسبه کارایی هود صنعتی را بشناسید.
هود صنعتی نهتنها یکی از اجزای ضروری هر آشپزخانه صنعتی است، بلکه با بهبود تهویه هوا، افزایش ایمنی و کاهش هزینههای عملیاتی به بهینهسازی فرآیندهای کاری کمک میکند. انتخاب هود مناسب میتواند باعث بهبود عملکرد کارکنان و رضایت مشتریان شود.

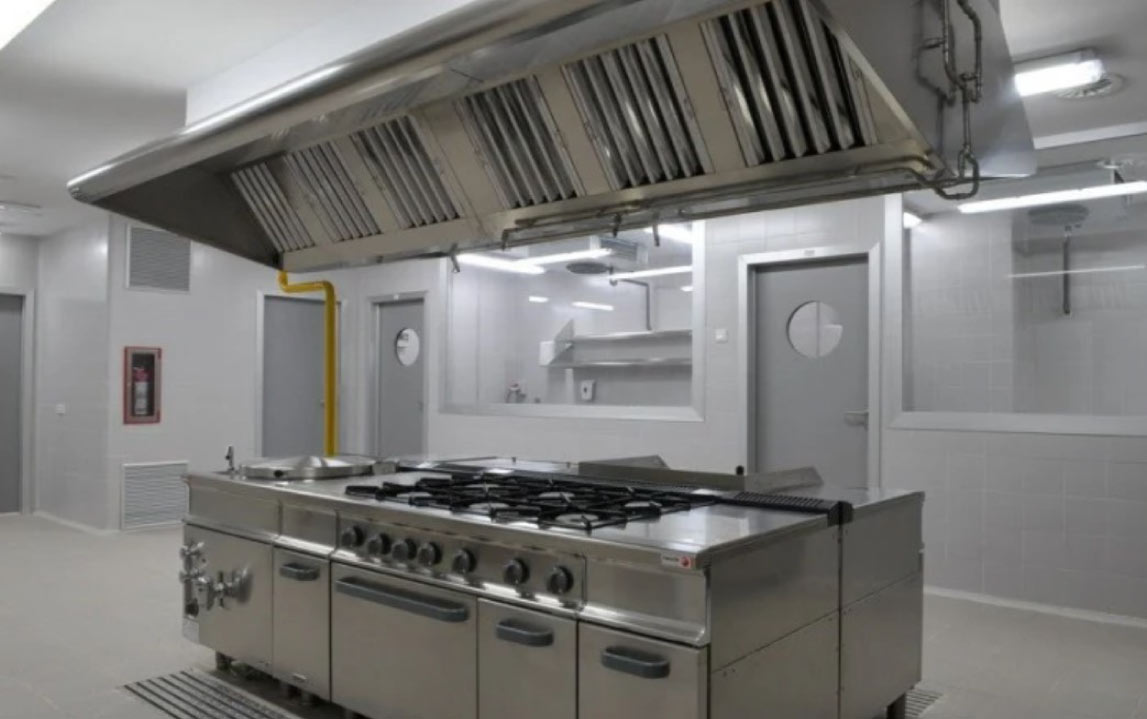

انواع هود صنعتی
هودهای صنعتی یکی از اجزای اساسی در آشپزخانههای تجاری و صنعتی هستند که نقش مهمی در تهویه هوا و ایجاد محیط کاری ایمن دارند. بر اساس مبحث ۱۴ مقررات ملی ساختمان و استاندارد ASHRAE، هودهای صنعتی به دودسته اصلی تقسیم میشوند:
هود صنعتی نوع یک
هودهای نوع یک، به هودهای فیلتردار یا روغنگیر معروف هستند و بیشتر در بالای دستگاههایی نصب میشوند که در فرآیند پختوپز بخار و چربی تولید میکنند. عملکرد هود صنعتی نوع یک به دلیل وجود فیلترهایی که برای جذب چربی و روغن طراحی شدهاند، جلوگیری از انباشته شدن چربی در کانالهای تهویه میباشد. کاربرد اصلی هودهای نوع یک در دستگاههایی مانند کبابپزها، گریلها، سرخکنهای بزرگ و اجاقهایی که با روغن کار میکنند است.
ویژگیهای هود نوع یک
- دارای فیلترهای جذب چربی و جلوگیری از نفوذ روغن به مجاری سیستم تهویه
- کاهش خطر آتشسوزی با استفاده از فیلترهای محافظ در برابر آتش
- تهویه بخار، دود، و گرمای ناشی از پختوپز
هود صنعتی نوع دو
هودهای نوع دو که به هودهای همچگالی نیز شناخته میشوند، بهطورکلی برای کاهش رطوبت، بخار و بوی ناشی از دستگاههایی استفاده میشوند که چربی تولید نمیکنند. عملکرد هود صنعتی نوع دو بیشتر مناسب فضاهایی مانند ماشینهای ظرفشویی تجاری، فرهای سبک، توسترها، پلوپزها و پاستاپزها است.
ویژگیهای هود نوع دو
- مناسب برای دستگاههایی که چربی تولید نمیکنند
- کاهش رطوبت و جلوگیری از رشد قارچ و کپک
- بهبود شرایط محیط کار با کاهش گرما، دود و بوی نامطبوع
برای انتخاب صحیح علاوه بر محاسبه کارایی هود صنعتی، توجه به نوع فعالیت و نوع هود صنعتی مناسب با آن بسیار اهمیت دارد. هودهای نوع یک برای دستگاههای تولیدکننده چربی و بخار مناسب هستند، درحالیکه هودهای نوع دو بیشتر برای کاهش رطوبت و بوی نامطبوع استفاده میشوند. با بهرهگیری از این سیستمهای تهویه، میتوان محیط کاری ایمنتر، سالمتر و کارآمدتری در آشپزخانههای صنعتی ایجاد کرد.
محاسبه کارایی هود صنعتی
اصلیترین عملکرد هود صنعتی حذف بخارات، گازها، ذرات معلق و حرارت از محیط کار است. بهجز نکاتی که میتوان برای خرید هود صنعتی عنوان کرد، محاسبه کارایی هود صنعتی نیز یکی از راههای شناخت بهتر عملکرد آن است. علاوه بر این بعد از خریداری هود صنعتی لازم است در دورههای مشخصی کارایی هود خود را اندازه بگیرید تا از عملکرد بهینه آن مطمئن شده یا در صورت مشکل نسبت به حل آن اقدام کنید. برای این کار از آزمونها و استانداردهای خاصی استفاده میشود که در ادامه مهمترین این موارد را بررسی میکنیم.
دبی هوای اگزاست شده (CFM)
از مهمترین واحدهای محاسبه کارایی هود صنعتی، دبی هوای اگزاست شده است. CFM به معنای Cubic Feet per Minute میباشد که یک واحد رایج در سیستمهای تهویه و هودهای صنعتی بوده و بیانگر حجم هوای تخلیهشده برحسب فوت مکعب در دقیقه است. به زبان سادهتر این واحد مشخص میکند چه مقدار جابجایی هوا لازم است تا آلایندهها از محیط کار حذف شوند.
درواقع این پارامتر، اولین و اساسیترین مرحله در طراحی عملکرد هود صنعتی است. بهعبارتدیگر، دبی اگزاست مبنای تمام محاسبات دیگر در سیستم تهویه میباشد. محاسبه دبی هوای اگزاست شده به ابعاد دهانه هود و نوع تجهیزات پختوپز وابسته است.
برای تعیین دبی هوای اگزاست شده، باید دستگاههای پختوپزی که هود بالای آنها نصب میشود، در نظر گرفته شود. در طراحی هود، چهار نوع تجهیزات مختلف بر اساس نوع پختوپز تعریف شدهاند:
- تجهیزات با سوخت جامد: مانند کبابپزهای زغالی و گریلهای حرارتی که به دبی بالاتری نیاز دارند.
- تجهیزات با دمای بالا: مانند سرخکنهای برقی.
- تجهیزات با دمای متوسط: مانند دستگاههای پختوپز چرخشی (مثل سوخاری).
- تجهیزات با دمای پایین: مانند توسترها و شیرینیپزها.
نکته مهم این است که CFM مستقل از فضای آشپزخانه است و فقط به نوع دستگاههای زیر هود بستگی دارد.
فرمول اصلی برای محاسبه دبی هوای اگزاست شده در CFM بهصورت زیر است:
که در آن:
Qcfm = دبی هوای اگزاست شده
V = سرعت هوای عبوری از دهانه هود (متر بر ثانیه)
A = مساحت دهانه هود (مترمکعب)
برای محاسبه کارایی و عملکرد هود صنعتی در این حالت، ابتدا بهوسیله یک آنمومتر( بادسنج) سرعت هوای عبوری از دهانه هود(V) را اندازهگیری کنید. در وهلهی دوم مساحت دهانه هود(A) را اندازه بگیری. اگر دهانه هود بهصورت مستطیلی است، مساحتش را از طریق ضرب کردن طول در عرض میتوانید به دست آورید. اگر دهانه هود دایرهای شکل است از فرمول π×r^2 استفاده کنید که شعاع دایره را که برحسب متر اندازه گرفتهاید به توان دو کرده و در عدد پی یعنی 3.14 ضرب میکنید.
در مرحله بعد دو عدد بهدستآمده یعنی مساحت دهانه هود(A) و سرعت هواری عبوری از دهانه هود(V) را در هم ضرب کرده و نهایتاً عدد بهدستآمده را در 3600 ضرب میکنید تا به مترمکعب بر ساعت تبدیل شود.
محاسبه سرعت مکش هود (FPM)
دومین پارامتر مهم در محاسبه کارایی هود صنعتی سرعت مکش است. سرعت مکش تعیین میکند که هود با چه سرعتی هوای آلوده را از محیط خارج میکند. برای محاسبه سرعت مکش، نوع دستگاههای پختوپز و میزان تولید دود و بخار توسط آنها نقش تعیینکنندهای دارد. بهعنوانمثال:
- دستگاههایی که بخار بدون روغن تولید میکنند، مانند اجاقگازها: 0.5 FPM
- دستگاههایی که بخار و دود روغنی تولید میکنند، مانند گریلها و سرخکنها: 8.5 FPM
- دستگاههایی با حرارت بالا و چربی زیاد: 150 FPM
این سرعت باید متناسب با نیازهای هر آشپزخانه تنظیم شود تا عملکرد بهینه هود تضمین شود. برای محاسبه این سرعت فرمول V=Q/A وجود دارد. (V) برابر سرعت مکش (متر بر ثانیه m/s)، (Q) برابر جریان هوای موردنیاز (مترمکعب بر ساعت m/h) و (A) برابر مساحت دهانه هود(مترمربع m^2) میباشد.
فرض کنید جریان هوای موردنیاز برای هود(Q) برابر 5400 مترمکعب بر ساعت است و مساحت دهانه هود 5 مترمربع است. برای محاسبه سرعت مکش :
جریان هوای موردنیاز باید تبدیل به مترمکعب بر ثانیه شود به همین دلیل باید تقسیمبر 3600 شود.
پس داریم
در مرحله بعد سرعت مکش را محاسبه میکنیم:
بنابراین، سرعت مکش برای این هود صنعتی برابر با 0.3 متر بر ثانیه است. این سرعت باید بهاندازه کافی بالا باشد تا بخارات و ذرات معلق بهطور مؤثر جذب شوند.
محاسبه کارایی فیلتر(E)
کارایی فیلتر (Efficiency) یکی از موارد محاسبه کارایی هود صنعتی در دورههای زمانی مشخص است زیرا مشخص میکند هود چقدر در جدا کردن آلایندهها از هوای ورودی موفق بوده است. تعداد فیلترهای لازم برای هر هود بر اساس دبی هوای خروجی (CFM) و سرعت عملکرد فیلتر (FPM) محاسبه میشود. بهطورمعمول، سرعت مطلوب برای فیلترها بین ۳۰۰ تا ۴۰۰ FPM در نظر گرفته میشود.
فرمول اصلی برای محاسبه کارایی فیلتر است.
که در آن:
E = کارایی فیلتر (%)
C(in) = غلظت آلاینده در ورودی هود (ppm یا mg/m³)
C(out) = غلظت آلاینده در خروجی هود (ppm یا mg/m³)
فرض کنید با غلظت آلاینده در ورودی هود 300 ppm و در خروجی هود 25 ppm باشد.
محاسبه فشار استاتیک
این مورد از محاسبه کارایی هود صنعتی، تعیین میکند که انرژی لازم برای کشیدن هوا به داخل هود و غلبه بر افتهای ناشی از ورود هوا به کانال چه میزان است. محاسبه فشار استاتیک به شما کمک میکند متوجه شوید آیا عملکرد هود صنعتی شما درست و بهینه است یا خیر.
فرمول محاسبه فشار استاتیک میباشد. که در آن:
P = فشار استاتیک (پاسکال، Pa)
Q = جریان هوای موردنیازی (مترمکعب بر ثانیه) که باید از طریق هود عبور کند.
Density = چگالی هوای محیط (کیلوگرم بر مترمکعب) که نشاندهنده جرم واحد حجم هوا است.
A = مساحت دهانه هود یا کانال (مترمربع) که نشاندهنده ناحیهای است که هوا از آن عبور میکند.
برای محاسبه این واحد ابتدا باید با ابزارهای اندازهگیری، جریان هوای موردنیاز را به دست آورده و در صورت نیاز تبدیل به مترمکعب بر ثانیه کنید. در مرحله بعدی چگالی هوا را یا از طریق ابزارهای استاندارد یا منابع معتبر استخراجکنید. بعد از اندازهگیری مساحت دهانه هود مقادیر را در فرمول جایگذاری کنید.
مثلاً فرض کنید جریان هوای موردنیاز 2 مترمکعب بر ثانیه است، چگالی هوا 1.2 کیلوگرم بر مترمکعب و مساحت دهانه هود 1.75 مترمربع است. برای محاسبه فشار استاتیک:
بنابراین فشار استاتیک در این مورد برابر با 1.6 پاسکال است.

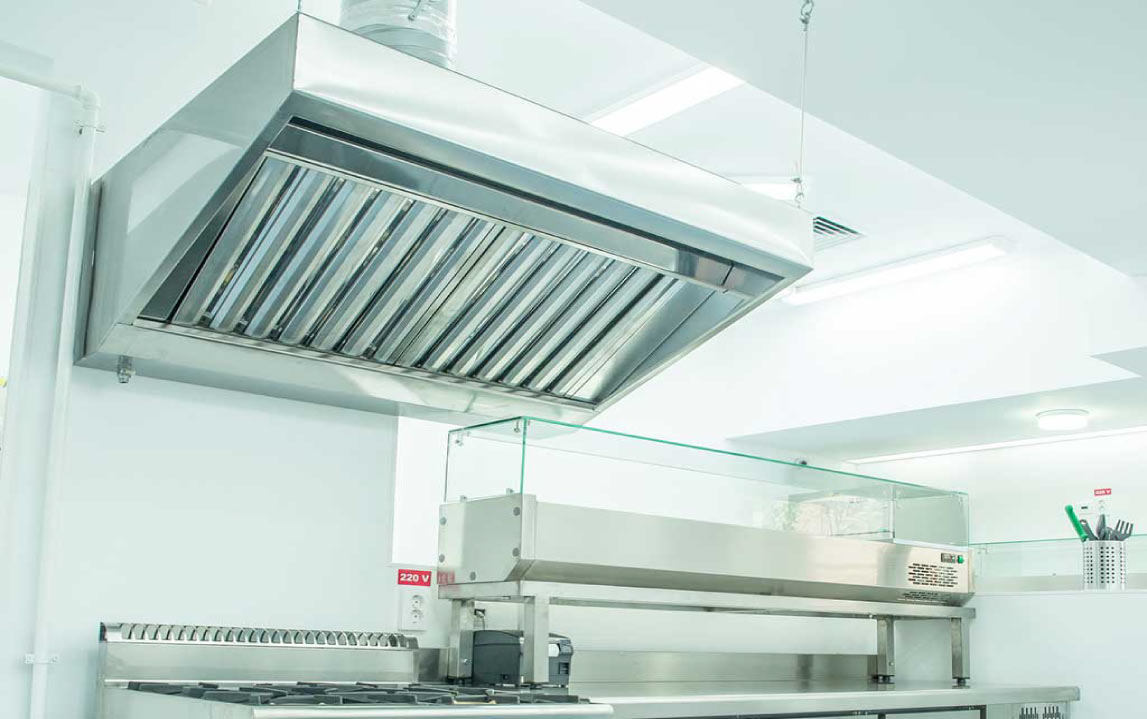

نکات مهم در طراحی هود صنعتی
در طراحی هود صنعتی، رعایت نکات کلیدی نهتنها باعث بهبود عملکرد هود میشود، بلکه به افزایش ایمنی و بهرهوری سیستم تهویه نیز کمک میکند. یکی از مهمترین مراحل در این فرآیند، محاسبه کارایی هود صنعتی است که شامل بررسی دبی هوای اگزاست شده، سرعت مکش، کارایی فیلتر و سایر عوامل مرتبط است. در ادامه به نکات مهم در طراحی هود صنعتی و ارتباط آن با عملکرد هود صنعتی میپردازیم.
بازدهی بالا
هودهای صنعتی باید توانایی بالایی در جمعآوری هوای آلوده و خروج آن داشته باشند. طراحی مناسب هود باید بهگونهای باشد که بتواند با حجم بالای آلایندهها، ازجمله دود، چربی و گازهای سمی، بهخوبی مقابله کند. انتخاب درست اندازه و محل قرارگیری هود در بهبود این بازدهی نقش کلیدی دارد.
جریان هوای مناسب
یکی از عوامل مهم در طراحی هود صنعتی، تعیین جریان هوای مناسب است. برای این کار دقت در محاسبه کارایی هود صنعتی برای تنظیم جریان هوا و تعیین حجم هوای اگزاست شده (CFM) بسیار حائز اهمیت است. جریان هوا نباید بیشازحد بالا باشد که باعث اتلاف انرژی شود و نباید کم باشد که عملکرد هود را کاهش دهد.
سیستم فیلتراسیون کارآمد
یکی دیگر از عوامل حیاتی، طراحی سیستم فیلتراسیون مناسب است. فیلترهای چربی باید توانایی جذب ذرات چربی را داشته باشند تا از تجمع چربی در کانالهای تهویه جلوگیری کنند. همچنین، فیلترهای کربن فعال برای جذب بوهای نامطبوع و فیلترهای HEPA برای حذف ذرات ریز و آلایندهها در محیطهای خاص استفاده میشوند.
سازگاری با استانداردها
در طراحی هود صنعتی، تطابق با استانداردهای بهداشتی و ایمنی بسیار مهم است. محاسبه کارایی هود صنعتی نیز در چارچوب این استانداردها انجام میشود تا اطمینان حاصل شود که هود بهدرستی و با ایمنی کامل عمل میکند.
کاهش صدا و لرزش
برای جلوگیری از ایجاد اختلال در محیط کاری، طراحی هود باید بهگونهای باشد که کمترین میزان صدا و لرزش را تولید کند. استفاده از عایقهای صدا و فنهای کمصدا میتواند به کاهش نویز در محیطهای صنعتی کمک کند.
ایمنی
هودهای صنعتی باید مقاوم در برابر شرایط سخت محیطی و صنعتی باشند. این شامل مقاومت در برابر حرارت، رطوبت، مواد شیمیایی و گردوغبار است. همچنین، هود باید از ویژگیهای ایمنی مانند سیستم اطفاء حریق و قفلهای ایمنی برای جلوگیری از دسترسی غیرمجاز برخوردار باشد.
سهولت نصب و نگهداری
یکی از نکات مهم در طراحی هود صنعتی، سهولت نصب و نگهداری آن است. بررسی مداوم و محاسبه کارایی هود صنعتی در دورههای زمانی مشخص باعث میشود تا از عملکرد بهینه و طول عمر بالای هود اطمینان حاصل شود.
بهینهسازی مصرف انرژی
استفاده از سیستمهای هوشمند کنترل انرژی و بازیافت حرارت در هودهای صنعتی میتواند به کاهش مصرف انرژی کمک کند. این طراحی به صرفهجویی در هزینههای عملیاتی و کاهش اثرات زیستمحیطی کمک میکند.
سیستم تهویه هوای جبرانی (Make-up Air)
برای حفظ تعادل فشار در محیطهای صنعتی، استفاده از سیستمهای تأمین هوای جبرانی ضروری است. این سیستمها هوای تازه را به محیط وارد کرده و از تجمع گازهای مضر و ایجاد فشار منفی جلوگیری میکنند.
با رعایت این نکات و توجه به عملکرد هود صنعتی، میتوان به عملکرد بهینه، ایمنی و بهرهوری بالای هودهای صنعتی دستیافت و محیط کاری سالمتر و ایمنتری فراهم کرد
